CASCON JTAGバウンダリスキャン・テスト開発ツール GOEPEL electronic

SYSTEM CASCON JTAGバウンダリスキャン・テスト開発ツール



IEEE-Stdの標準化により、1149.1 JTAGバウンダリスキャン・テストは1990年に、新しいテスト・テクノロジーとして規格化されました。以来、GOEPELは、標準化された規格を元に、JTAGバウンダリスキャン・テストソリューションを提供して今いりました。市場をリードするドイツGOEPEL社製“SYSTEM CASCON" JTAGバウンダリスキャン ・テストツールは数多くのアプリケーション 開発経験から開発されたJTAGバウンダリスキャン(IEEE1149.X/!EEE1532)規格に基づくボードテスト、検証、プログラミング(ISP)およびエミュレーション用のユーザー・フレンドリーなツール です。CASCONは自動的に複雑なテストバス・プロトコルを全て処理し、開発者をテスト戦略に専念できるようにします。

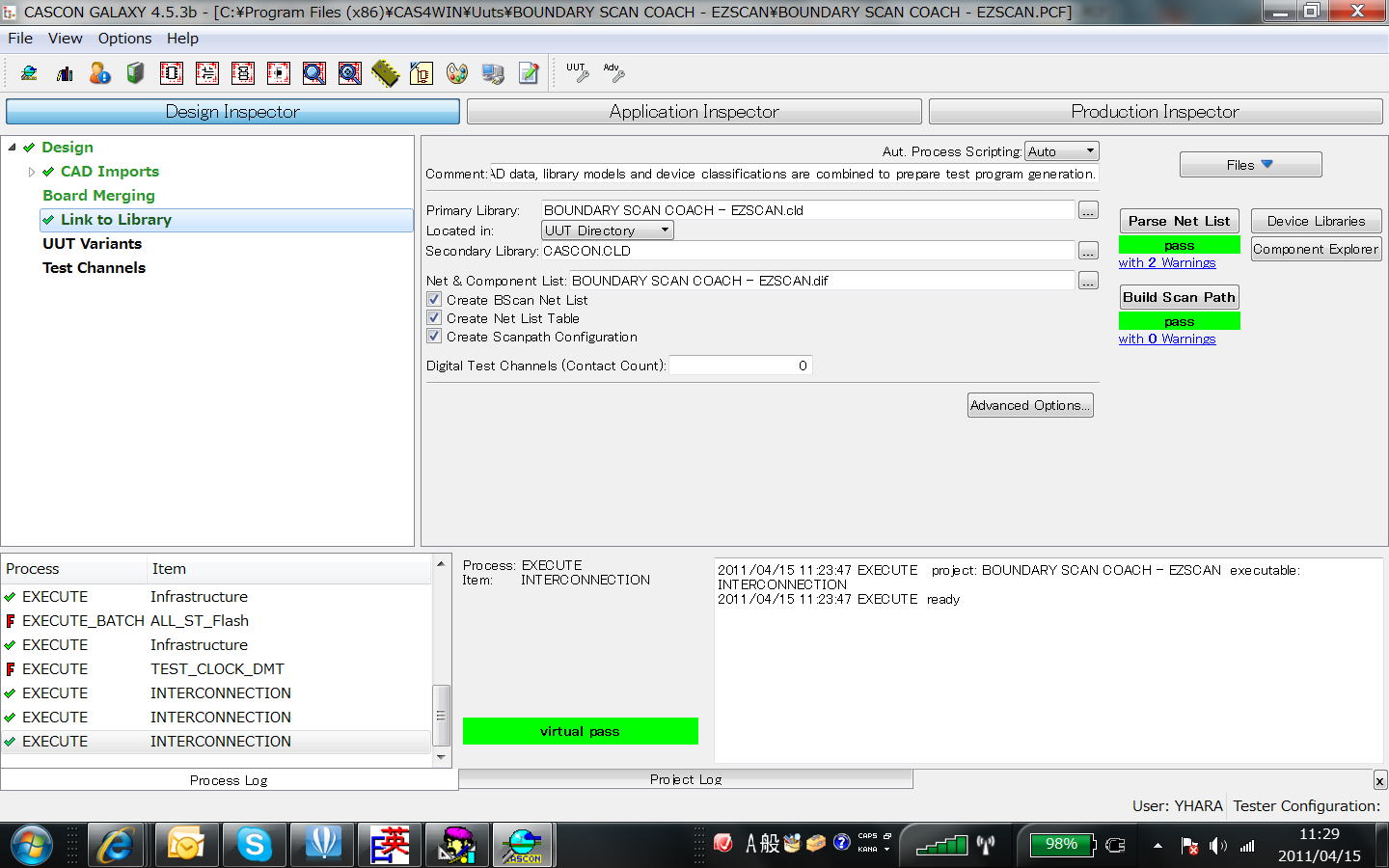

新開発のプロジェクト・インスペクターは、GUI環境で のテストプログラムの自動生成が容易で、また複雑な デバッギング作業さえシステムCASCONを使用して容易に達成できます。これにより設計や製造における生産性を飛躍的に向上させます。

JTAGバウンダリスキャン・テスト開発プロセスは、ボード(UUT)のCADネットリスト及びバウンダリスキャンデバイス用のBSDL(Baundary Scan Description Language) ファイルの入力からスタートします。また、CASCONはインラインコンポーネント(バッファとレジスタ)、プルアップ/プルダウンレジスタおよびメモリ・チップを含むボードのスキャン・チェーンおよびオープン/ショートをテスト 用に入力データを分析し、テストベクターを自動生成します。さらに、FPGA、CPLD、FLASHおよびEEPROMのようなオンボード・パーツをプログラムするプロシージャを自動的に生成することができます。より複雑なテストは例えばアナログまたはディジタル・クラスターは、CASCONの高級プログラミング言語(CASLAN)を使うことができます。

CASCON JTAGバウンダリスキャン・テストツールは オープンとスタック・フォルトはピン・レベルで、またショートはネット・レベルで、かつ理解しやすい表示でフォルト情報を与えます。さらに、CASCONのインターラクティブ・デバッガは、高水準言語デバッガが要求する機能のすべてを備えており 、ソースレベルでプログラムのデバッグ可能です。これらは、ブレークポイント、ピンのステートをモニターに加えてピン・ステートによるトリガ、変数などのセットを含んでいます。

JTAGバウンダリスキャンおよび非JTAGバウンダリスキャン・デバイスはユニークな環境で記述することができます。さらに、TIのスキャンパスリンカ(Scanpath Linker)、ASPデバイス又は、ナショナルセミコンダクターのスキャンブリッジ(Scan Bridge)のような階層的テストも完全に対応しております。

テストプログラムはGOEPEL専用の言語CASLANを使用し、ATPGツールによる自動生成、あるいはマニュアルで生成可能です。CASLANは150以上のコマンドが使用可能なバウンダリ・スキャン専用プログラミング言語です。ATPGツール はアウトプットとしてこの言語を自動生成します。

DLLとしてシステムCASCONのランタイム環境を使用すると、C/C++あるいはパスカル等の標準言語で書かれたベクターも使用することができます。したがって、LabVIEW、Windowsのような他のパッケージ・ソフトの中へのインテグレーションが容易に行えます。



CASCONは、下記に示す多くの追加機能があります

  • CASCONは機能別に、最上位の”CASCON GALAXY” Advanced 、Classic、 Standard及び廉価版のBasic Editionまで、お客様のアプリケーションに応じて選択可能です。
  • CASCONは、インフラストラクチュア、インターコネクション、メモリ、クラスターおよびFLASHやPLD等のための自動テスト・プログラム生成ツールを提供。
  • バッファー、プルダウン/プルアップレジスタ、ターミネーター等の、非バウンダリスキャンコンポーネントの自動プログラミングが可能。
  • プロジェクト・インスペクターは、テスト生成中の進行度合いを追跡し、開発ステップを1ステップずつ確認しながら完了することが可能です。
  • バウンダリスキャンデバイスや非バウンダリスキャンデバイスの豊富なデバイスライブラリィは、テストプログラム生成の生産性を飛躍的に向上させます。
  • 50以上もの、CADネットリスト・フォーマットに対応します。
  • 専用のバウンダリスキャン・プログラミング言語"CASLAN"で容易なマニュアル・プログラム開発も可能。
  • AFPG(自動フラッシュ・プログラミング)においてピン・リスト構成をサポートするネットリスト・ブラウザー 。
  • フローティングライセンス(FlexLM)はネットワークで使用する場合に付加的なフレキシビリティを供給します。
  • Windows 7,8 に対応
